20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

認証
良い品質 depaneling PCB 販売のため
良い品質 depaneling PCB 販売のため
ルーターはうまく働きます。私はあなたのサポートへのあなたのおかげで特別なにもう一度好みます!

—— Ahmet

私は前にあなたの機械1週セットアップされました。İtのよい働くこと。すべてをありがとう。

—— Erdem

機械は、私達再度購入しますそれをよく作動します

—— Jon

機械は、今私達訓練しますすべての労働者を非常によく働きます。

—— ミカル

私は今すぐオンラインチャットです

20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

中国 20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット サプライヤー
20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット サプライヤー 20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット サプライヤー 20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット サプライヤー

大画像 :  20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

商品の詳細:

起源の場所: DongGuang 中国
ブランド名: Chuangwei
証明: CE ISO
モデル番号: CWSC-3

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 各セットは合板の場合で詰まります
受渡し時間: 支払の後の 1-3 日は確認します
支払条件: トン/ Tは、リットル/℃
供給の能力: 1ヶ月あたりの300セット
Contact Now
詳細製品概要
ライフ サイクル: 20000 回 色: 暗藍色の灰色
条件: 新しい 標準的な OperationTemperature: 260
最高操作の温度(C): 350 シートのサイズ(mm): 2440×1220


1年WarrantySpecificationの無鉛はんだパレットSMTプロセス キャリア パレット:


モデル DurostoneCHP760 DurostoneCAS761 DurostoneCAG762
等級 標準 帯電防止 帯電防止(光学)
青い 灰色
密度(g/mm3) 1.85 1.85 1.85
標準的なOperationTemperature 260 260 260
最高操作の温度(C) 350 350 350
シートのサイズ(mm) 2440×1220 2440×1220 2440×1220
Tickness/重量(mm/kg) 3/17、4/22 5/28、6/33、8/44 10/55、12/66

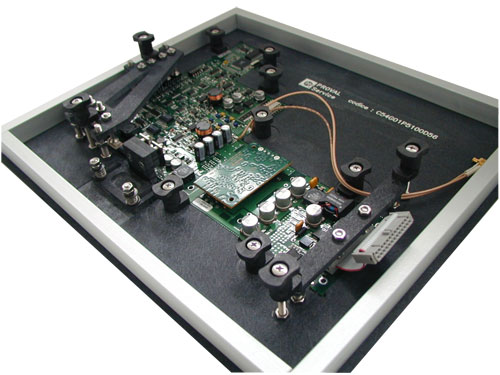

 20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

ある利点のために私達の顧客のほとんど使用される:

1.生産ラインのより速い位置
2.補強された棒の行方不明による安価
3.よりよい容積のストッキング
4.生産ラインの別の板タイプが付いているよりよい収穫

表面台紙の技術(SMT)はPCBsの1平方インチあたりより高い回路密度を運転する一流の要因です。直接サーキット ボードの表面に部品および装置を付けることはプロダクトがすばらしい回路密度を与えられる大いにより高い回線速度と行うことを可能にし少数の外部接続を要求します。これらの前進は費用、改善された性能および製品信頼性を非常に下げました。但し、これらの利点は挑戦なしでは来ません。減少のパッドのサイズの印刷のはんだののりは、より小さい部品を置き、終了終わりおよび材料の変化の全体のアセンブリをreflowingプロセス エンジニアが毎日直面する技術的な挑戦のほんの一部です。

私達の販売ネットワーク

20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

この推定は3つの方法でされるかもしれません


PCBが利用できれば(できれば住まれる) -私達のセールス エンジニアは急速にあなたの板を評価できます。
PCBの設計データが利用できれば私達はそれを処理し、分析し、そして遠隔に査定します。
次示される規則を使用してそれをすることができます-上記の2つの方法が最も容易であることが私達の顧客はすぐに分ります。
必要なGerber、Excellonおよび他のデータ
SMTのパッドの整理の評価へのPinの土地

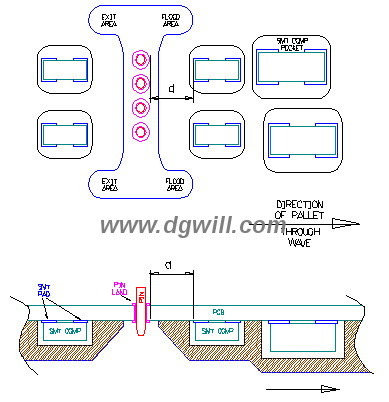

計画およびセクション意見のCSWSCの各ショーの部品の下の2つの図。右図はそれにより多くの整理を示します
コネクターのオリエンテーションが波に垂直なとき要求されます。

20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

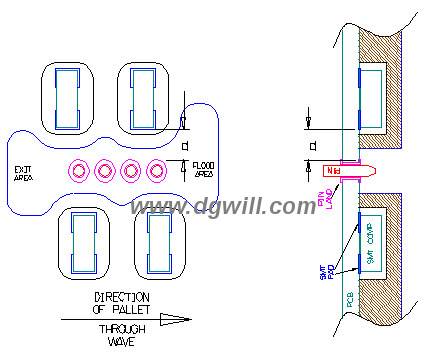

PTHの部品は波を通して方向に平行を見つけました
ピン土地とSMTのパッドの間で必要な整理はかなり作ることができます
はんだが」構成のポケットの下で「流れる必要がないので、小さい。




20000回のライフ サイクルが付いている無鉛はんだパレットSMTプロセス キャリア パレット

PCBの設計含意-板デザイナーのために-またはrespin

私達は頻繁に私達の顧客によって設計respinの機会の識別と助けるために頼まれます。
私達は板内の問題領域を識別し、部品の適切な動きを提案します。(理想的にPCBの前に製造されます)
但しこれを読んでいる板デザイナーのためにもう4つの「規則」を覚えることができます(百の他の規則と競うため浮遊を持たなければなりません
あなたの頭部でのまわり)。
大きい(高さ) SMTの部品をPTH区域から離れた保って下さい。
PTHの部品のまわりでできるだけ明らかに導き、引きずる区域を残して下さい。
あらゆるPTHの部品の3mm (0.12")の内のSMTの部品を置かないで下さい。
板の1つの端に沿うラインにすべてのPTHの部品を置かないで下さい-私達を板の中心で覆うことを支えることを許可するようにスペースを残して下さい。
